IP 等級（異物防護代碼，Ingress Protection）由 IEC 60529 制定，是以兩位數字評定設備抵禦固體微粒（如灰塵 0–6）與液體（如水 0–9K）入侵的國際標準。本文提供完整 IP 等級對照表，深入解析戶外常見的 IP54、IP65、IP67 到工業高溫高壓耐受的 IP69K (IPX9K) 規格定義。
Posted by Emil Fang Published May 30, 2018 Updated Sep 4, 2026

IP 等級（Ingress Protection Rating）是用來描述機構外殼抵禦固體異物（如灰塵、泥沙、微小碎屑）以及各類液體（從細微滴水到完全浸沒）侵入能力的標準化指標。從智慧型手機、戶外照明到工業雷射感測器與車用零組件，IP 等級無所不在；深入理解它，是區分「紙上規格」與「真正能在嚴苛環境中穩定運作的產品」的關鍵。

以下將深入剖析 IP 代碼的結構意涵、適用產業族群，以及實驗室的具體測試流程與標準。

重點速讀： IP 等級是什麼意思？ IP 是 Ingress Protection（異物防護） 的縮寫。依據 IEC 60529 標準，一個標準的 IP 代碼 由兩位數字組成（例如 IP54、IP65 或 IP69K）：第一位數字（0–6）代表防塵與固體微粒防護等級；第二位數字（0–9K）代表防水與液體防護等級。業界常俗稱「防水防塵等級」或「IP 防水等級」，其本質衡量的是機構密封對於外部異物侵入的物理屏障能力。

IP 代碼結構：兩個數字，兩項獨立測試

標準 IP 代碼的格式非常單純：字母「IP」後緊接著兩個數字（有時會包含字母，如 9K）。每一位數字都代表針對不同危害的獨立實驗室測試，並各自採用專屬的分級標準。

  • 第一位數字 — 防塵與固體微粒防護（0 至 6）： 描述外殼防止固體異物與粉塵侵入的能力。評級從 0（無防護）到 6；其中 IP6X 代表完全防塵（Dust-tight），能徹底阻隔任何微小粉塵進入。常見如 IP5X 則為有限度防塵（防塵沉積），即使少量進入也不會影響設備安全運作。
  • 第二位數字 — 防水與液體防護（0 至 9K）： 描述防止液體滲透的能力。數字越高代表防護力越強：例如 IPX7 或 IPX8 代表設備可在指定深度與時間內耐受浸水；而最高規格的 IPX9K（或稱 IP69K 防水等級），則代表外殼能抵禦近距離、高溫（80°C）、高壓（80–100 bar）的高壓水柱噴射清洗。

由於這兩項指數是獨立受測的，因此評估時必須合併審視。例如具備 IP54 防塵防水等級 的模組，代表它能有效防止有害灰塵沉積且具備防潑水能力，但防塵能力仍不同於達到最高防塵等級的 IP65 或 IP67。在規格書評估時，切忌將兩者混為一談。

誰真正需要關注 IP 等級？

IP 等級絕非行銷口號或規格勾選框，在產業實務上有三個族群對其有嚴格的依賴：

  • 終端消費者與採購人員： 買方將 IP 等級視為可靠的耐用度指標。尋找能在戶外或海灘使用的智慧型手機時，消費者會以 IP67 或 IP68 作為防塵與防水意外的判斷依據。
  • 產品機構與硬體研發團隊： 工程師在產品定義初期就必須敲定目標 IP 等級，因為這直接決定了防水膠條（Gasket）、O 型環、外殼接縫公差、接頭（Connector）型式與點膠製程。若是戶外光電設備，防護必須從機構原點著手，無法事後補強。
  • 主管機關與第三方驗證實驗室： 監管機構與認證實驗室透過 IEC 60529 規範的標準測試程序，核實產品宣稱的等級，確保規格具備公信力與法律責任保障。

IP 等級最關鍵的應用場景

在某些室內環境中，IP 等級或許是次要考量；但在以下應用場景中，它直接決定了產品能否在嚴酷條件下存活：

  • 戶外與戶外光電感測設備： 戶外監控攝影機、景觀與建築照明、光學定位標線器與雷射測距儀，必須長期承受風沙、降雨與溫差。IP65 是此類戶外耐久產品的公認基本門檻。
  • 工業自動化與食品加工產線： 食品加工設備、重型工程機具與高溫消毒產線，通常強制要求達到 IP69K 等級——因為這些環境日常需要使用高溫高壓水柱進行嚴格的衛生沖洗，一般浸水級（IP67/IP68）密封無法抵禦高壓衝擊。
  • 日常消費級電子產品： 旗艦智慧型手機、智慧手錶多數標榜 IP67 或 IP68，以滿足使用者在雨天作業、液體潑濺或意外掉入水槽時的防護需求。

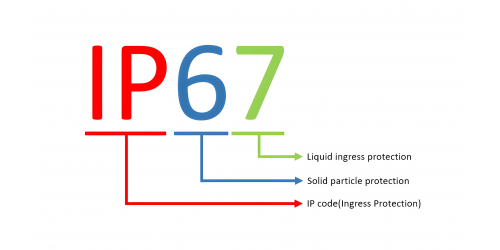

IP 等級對照結構示意圖，說明防塵與防水數字

何時必須精確驗證 IP 等級？

在產品生命週期中，有三個關鍵決策階段必須落實 IP 等級評估：

  • 選型評估期： 採購戶外光學雷射感測器或工業相機時，需對照工作環境的微粒濃度與水源接觸型態，避免因規格不足導致進水損壞，或過度追求過高規格造成不必要的機構成本。
  • 機構設計與原型打樣期： 設計團隊必須將 IP 目標列為首要物理約束——若目標是 IP65 或 IP67，外殼咬合面、穿板線扣與透光鏡片壓合工法皆需同步對齊規範。
  • 法規驗證與市場量產期： 針對要求戶外或嚴苛工業耐受度之產品，需在正式發售前由實驗室出具正式 IEC 60529 測試報告，以符合 CE、FCC 或客戶稽核要求。

精確匹配防護等級的實質價值

超越規格書數據，精準設定 IP 等級對工程成本、可靠性與品牌聲譽有深遠的影響：

  • 提升電氣與光學安全性： 在高濕度或導電粉塵環境中，足夠的 IP 防護可防止水分凝結或顆粒造成電路短路，並保護內部雷射二極體與光學鏡片免受污染。
  • 延長產品使用壽命並降低保固成本： 符合標準的外殼設計能徹底杜絕水氣引發的內部電阻腐蝕與灰塵磨損，大幅降低產品出貨後的 RMA 返修率。
  • 精準契合市場定位： 具備經第三方驗證的防護等級，能讓工業模組與感測設備取得進入嚴苛戶外、車用與自動化市場的門票。

實驗室如何進行 IP 等級測試？

IEC 60529 是全球公認的測試基準，測試程序主要涵蓋以下環節：

  • 防塵測試（第 1 位數字）： 將設備置於密閉粉塵箱中（常使用滑石粉模擬微粒環境），施加規定的負壓與風速，檢視是否有顆粒進入外殼內部影響絕緣或光學路徑。
  • 防水測試（第 2 位數字）： 依照目標等級採用對應設備——IPX4 採用擺管淋雨噴濺；IPX5/IPX6 採用固定直徑噴嘴進行水柱衝擊；IPX7/IPX8 進行水下浸沒；而 IPX9K 則是在特定角度、旋轉平台與極近距離下承受 80°C 的高壓水柱衝洗。
  • 檢驗與標籤核發： 通過測試後，實驗室會出具測試認證，製造商方可在產品銘牌與型錄上合法標註該 IP 代碼。

IP 等級對照表：固體微粒與防塵等級（第一位數字）

以下整理第一位數字（0 到 6）所代表的防護標準與定義：

等級防護物體尺寸詳細防護說明
0無防護無任何防止人體接觸或外部物體侵入的保護。
1>50mm 固體防止大面積物體（如手背）接觸，但不防止刻意的人為接觸。
2>12.5mm 固體防止手指尺寸或類似長度的外物侵入內部。
3>2.5mm 固體防止粗電線、小型螺絲起子等工具接觸內部電路。
4>1.0mm 固體防止細電線、細小工具、小昆蟲或直徑大於 1mm 的顆粒侵入。
5防塵沉積（Dust-protected）IP5X（如 IP54）：無法完全阻隔灰塵，但侵入的灰塵量不足以損害設備正常運作或造成安全隱患。
6完全防塵（Dust-tight）IP6X（如 IP65、IP67、IP69K）：最高防塵等級，在真空抽氣測試下無任何灰塵進入，提供完全隔離保護。

IP 等級對照表：液體與防水等級（第二位數字）

第二位數字決定設備能否承受從垂直滴水、暴雨潑濺到高溫高壓水柱的嚴格考驗：

等級防護類型防護說明與實務標準水量 / 壓力條件測試時間
0無防水無任何液體防護能力。——
1垂直滴水垂直滴落的水滴不會對設備造成有害影響。相當於 1mm/min 降雨10 分鐘
2傾斜 15° 滴水外殼傾斜 15° 範圍內，滴水不會造成有害影響。相當於 3mm/min 降雨10 分鐘
3噴霧水珠抵禦與垂直方向成 60° 範圍內的噴霧淋水。10L/min (50–150kPa)每側 5 分鐘
4防潑水（Splashing）IPX4（如 IP54）：受各方向潑水無害，具備日常生活防潑水機能。10L/min (50–150kPa)10 分鐘
5低壓水柱噴射IPX5（如 IP65）：抵禦來自任何方向的 6.3mm 噴嘴低壓水柱，為戶外耐候基準。12.5L/min (30kPa，距離 3m)最少 3 分鐘
6強力高壓水柱抵禦 12.5mm 大噴嘴之強烈水柱衝擊，防止海浪或暴雨滲透。100L/min (100kPa，距離 3m)最少 3 分鐘
7防短時間浸沒IPX7（如 IP67）：浸入水中 1 公尺深處 30 分鐘，水不會進入內部造成危害。水深 1 公尺30 分鐘
8防持續浸泡IPX8（如 IP68）：可依廠商指定條件長期浸入水下（通常大於 1 公尺）。依製造商規格定義通常 1 小時以上
9K高溫高壓水柱清洗IPX9K（如 IP69K）：抵禦近距離、高溫（80°C）、超高壓（80–100 bar）水柱沖洗。14–16L/min (80–100 bar, 80°C)4 個角度各 30 秒

針對標記說明：搜尋常見的 IPX9、IPX9K 或 IP69K 防水等級，其「K」字源自德國 DIN 40050-9 與 ISO 20653 車用防護標準。它代表的是承受「近距離高溫蒸汽與高壓水柱沖洗」的極端工業測試，要求遠高於一般浸水式的 IP67/IP68 等級。

工程選型速查指南

  • 室內自動化或簡易手持工具？ IP54 防塵防水等級可提供足夠的粉塵防護與防潑水機能，是最具性價比的選擇。
  • 長期戶外安裝、景觀照明或雷射感測標線？ IP65 是抵抗戶外塵土與風雨沖刷的業界標準基準線。
  • 可能掉入積水或短暫浸泡的戶外手持終端？ 建議選擇 IP67 或 IP68 完整密封規格。
  • 食品醫藥工廠、垃圾清運車輛或重工業洗滌環境？ 強制指定 IP69K，確保能承受 80°C 高溫消毒與超高壓清洗。

實際應用中的防護考量：IP54、IP65 與 IP67 怎麼選？

在工業與光電領域，常見評估例如 IP54 vs IP67：IP54 代表能抵禦一般工業現場的粉塵沈積與各角度潑水，適合安裝在有外罩遮蔽的工廠內部；但若是直接暴露於戶外連日暴雨環境，外殼接縫可能因水柱壓力滲漏，此時至少需要具備完全防塵與噴水耐受力的 IP65。若設備有墜入泥水坑或淹水風險，則必須升級為 IP67 浸沒式防水設計。了解實際面臨的物理危害，才能在安全裕度與生產良率之間取得最佳平衡。

從機構原點打造可靠的 IP 防護

機構防護能力取決於紮實的設計規範與嚴格的生產管控。若在開發後期才倉促補強防水，往往只能依賴外圍額外打膠，不僅增加組裝工時，且長期的溫度循環容易使膠體老化開裂。在產品概念階段即設定好 IP 目標，審慎規劃密封面剪切力、螺絲鎖附扭力分佈與防水透氣閥（Vent）應用，並透過 IEC 60529 真實驗證，才是確保產品在嚴峻環境中穩定運作的基石。

關於 IP 等級的常見問題（FAQ）

什麼是 IP 等級？IP 代碼的全名是什麼？+

IP 是 Ingress Protection（異物防護） 的縮寫。IP 等級是由國際電工委員會（IEC 60529）制定的國際標準代碼，專門用來量化評估電子電氣設備外殼防止外部固體顆粒（如灰塵）與液體（如水滴、水柱、浸水）侵入的密封能力。

IP54 防塵防水等級是什麼意思？足夠戶外使用嗎？+

IP54 代表第一位數防塵等級為 5（防塵沉積，不干擾功能），第二位數防水等級為 4（各方向防潑水）。IP54 足以應對生活防潑水與工廠內部粉塵，但不建議直接長期暴露於毫無遮蔽的戶外暴雨環境中；全天候戶外設備建議至少選擇 IP65 以上規格。

IP69K 是什麼意思？與常見的 IP68 有何不同？+

IP69K 是最高等級的液體衝擊防護標準，驗證設備能在 10–15 公分近距離內，承受高達 80°C、80–100 bar（約 1160–1450 psi）的超高壓熱水水柱沖洗。IP68 主要針對靜態「水下持續浸泡」，兩者的受力型態完全不同；許多通過 IP68 的設備若未經特殊高壓加固，在 IP69K 測試下密封圈會直接被高壓水柱沖開。

常見的 IP 等級對照有哪些推薦組合？+

業界最常見的等級包含：IP54（室內輕度防潑水防塵）、IP65（戶外耐候防噴水）、IP67（戶外暫時防浸水）、IP68（水下長期浸泡設備）與 IP69K（食品重工高溫高壓清洗設備）。

防護等級越高越好嗎？數字高就一定包含低數字的防護嗎？+

不一定。高等級意味著更緊密的公差與高規格密封材料，會顯著增加開模與組裝成本。此外，浸沒測試（IPX7/IPX8）與水柱噴射測試（IPX5/IPX6/IPX9K）的物理受力機制不同，通過 IPX7 浸水測試的產品不一定能通過 IPX6 的強力動態水柱衝擊，除非產品同時標註通過雙重認證（如 IP66/IP68）。

光電雷射模組（Laser IP）在密封設計上有何特殊挑戰？+

雷射光電模組若要達到高 IP 等級（如 IP65 或 IP67），除了金屬筒身密封外，最關鍵在於前段光學透鏡的穿透密封。黏合膠材必須耐受紫外光與雷射波長熱效應，防止氣體揮發（Outgassing）導致鏡片起霧，同時內部散熱設計需確保密封狀態下二極體溫度維持在安全工作區間。

量產級 IP 防護設計：IADIY JDM 協同開發製造服務

要在量產線上穩定實現指定的 IP 防護等級——而非僅在手工打造的原型樣品中達標——需要涵蓋機械密封幾何、防水接頭選型與光學氣密組裝的跨領域工程實力。這正是 IADIY 協同開發製造（JDM, Joint Development Manufacturing）服務的核心價值，協助客戶打造耐候型工業感測與雷射照明模組：

  • 外殼結構與氣密密封設計： 從產品立項初期即導入密封膠條、O 型環硬度計算與防水結構設計，確保符合目標防塵防水等級。
  • 光電系統高可靠性封裝： 結合半導體雷射、受光光電模組與驅動電路，在確保光學穿透無失真與散熱正常的前提下，實現全密封防護。
  • 環境可靠度與 IEC 標準驗證： 協助規劃並執行對齊 IEC 60529 標準之驗證測試流程，確保量產產品能如實通過嚴酷工況考驗。

如果您的新產品需要滿足特定的 IP 防護等級，並同時整合精密光學鏡片或感測電路，歡迎在機構定案前提早與我們的工程團隊共同展開技術討論。
